िफटर - CITS
मॉ ूल 7 (MODULE 7)

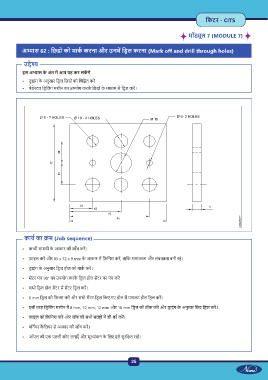

अ ास 62 : िछ ो को माक करना और उनम िड ल करना (Mark off and drill through holes)
उ े
इस अ ास के अंत म आप यह कर सक गे
• ड ाइंग के अनुसार िड ल िछ ों को िचि त कर
• पेडे ल िड िलंग मशीन का उपयोग करके िछ ों के मा म से िड ल कर ।
काय का म (Job sequence)
• क ी साम ी के आकार की जाँच कर ।
• फ़ाइल कर और 85 x 72 x 9 mm के आकार म िफ़िनश कर , तािक समांतरता और लंबवतता बनी रहे।
• ड ाइंग के अनुसार िड ल होल को माक कर ।
• स टर पंच 90° का उपयोग करके िड ल होल स टर पर पंच कर
• सभी िड ल होल स टर म स टर िड ल कर ।
• 6 mm िड ल को िफ कर और सभी स टर िड ल िकए गए होल म पायलट होल िड ल कर ।
• इसी तरह िड िलंग मशीन म 8 mm, 10 mm, 12 mm और 16 mm िड ल को ठीक कर और ड ाइंग के अनुसार िछ िड ल कर ।
• फ़ाइल को िफ़िनश कर और जॉब की सभी सतहों म डी-बर कर ।
• विन यर कै िलपर से आकार की जाँच कर ।
• ऑयल की एक पतली कोट लगाएँ और मू ांकन के िलए इसे सुरि त रख ।
25
