िफटर - CITS

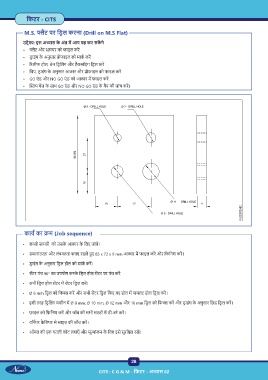

M.S. ैट पर िड ल करना (Drill on M.S Flat)
उ े : इस अ ास के अंत म आप यह कर सक गे
• ैट और ायर को फाइल कर
• ड ाइंग के अनुसार ोफाइल को माक कर
• रलीफ होल, चेन िड िलंग और हैकसॉइंग िड ल कर
• िचप, ड ाइंग के अनुसार आकार और ोफाइल को फाइल कर
• GO एं ड और NO GO एं ड को आकार म फाइल कर
• प गेज के साथ GO एं ड और NO GO एं ड के गैप की जांच कर ।
काय का म (Job sequence)
• क ी साम ी को उसके आकार के िलए जांच ।
• समानांतरता और लंबवतता बनाए रखते ए 85 x 72 x 9 mm आकार म फाइल कर और िफिनश कर ।
• ड ाइंग के अनुसार िड ल होल को माक कर ।
• स टर पंच 90° का उपयोग करके िड ल होल स टर पर पंच कर
• सभी िड ल होल स टर म स टर िड ल कर ।
• Ø 6 mm िड ल को िफ कर और सभी स टर िड ल िकए गए होल म पायलट होल िड ल कर ।
• इसी तरह िड िलंग मशीन म Ø 8 mm, Ø 10 mm, Ø 12 mm और 16 mm िड ल को िफ कर और ड ाइंग के अनुसार िछ िड ल कर ।
• फ़ाइल को िफ़िनश कर और जॉब की सभी सतहों म डी-बर कर ।
• विन यर कै िलपर से साइज़ की जाँच कर ।
• ऑयल की एक पतली कोट लगाएँ और मू ांकन के िलए इसे सुरि त रख ।
28
CITS : C G & M - िफटर - अ ास 62
