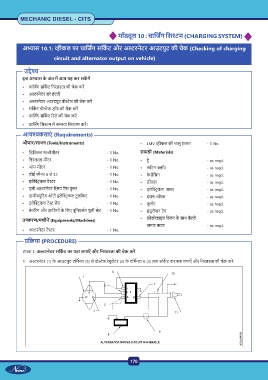

Page 188 - CITS - Mechanic Diesel - TP - Hindi

मैके िनक डीजल - CITS DIESEL - CITS
MECHANIC

मॉ ूल 10 : चािज ग िस म (CHARGING SYSTEM)

अ ास 10.1: ीकल पर चािज ग सिक ट और अ रनेटर आउटपुट की चेक (Checking of charging

circuit and alternator output on vehicle)

उ े
इस अ ास के अंत म आप यह कर सक गे
• चािज ग सिक ट िनरंतरता की चेक कर
• अ रनेटर को हटाएँ
• अ रनेटर आउटपुट वो ेज की चेक कर
• सिक ट वो ेज-ड ॉप की चेक कर
• चािज ग सिक ट रले की चेक कर

• चािज ग िस म म सम ा िनवारण कर ।
आव कताएं (Requirements)

औजार/साधन (Tools/Instruments) • LMV ीकल की चालू हालत - 1 No.

• िडिजटल म ीमीटर - 1 No. साम ी (Materials)
• िनरंतरता मीटर - 1 No. • ट े - as reqd.
• ओम मीटर - 1 No. • कॉटन ॉथ - as reqd.
• डीई ैनर 6 से 32 - 1 No. • के रोिसन - as reqd.
• इले कल टे र - 1 No. • डीजल - as reqd.
• एसी अ रनेटर प रंग पुलर - 1 No. • इले कल वायर - as reqd.
• ए ी ूिटव ऑटो इले कल टू लिकट - 1 No. • इंजन ऑयल - as reqd.
• इले कल टे ब च - 1 No. • कू ल ट - as reqd.
• बेय रंग और झािड़यों के िलए यूिनवस ल पुली सेट - 1 No. • इंसुलेशन टेप - as reqd.
उपकरण/मशीन (Equipments/Machines) • ोकोडाइल प के साथ बैटरी
ज र कटर - as reqd.
• अ रनेटर टे र - 1 No.

ि या (PROCEDURE)

टा 1: अ रनेटर सिक ट का पता लगाएँ और िनरंतरता की चेक कर

1 अ रनेटर (1) के आउटपुट टिम नल (5) से वो ेज रेगुलेटर (2) के टिम नल A (3) तक सिक ट का पता लगाएँ और िनरंतरता की चेक कर
