P. 131
वे र - CITS
अ ास 26: पाइप वे ंग - 45° शाखा संयु एमएस पाइप ø50 mm और ैट थित म 3 mm
दीवार मोटाई (Pipe welding - 45° branch joint MS pipe ø50mm and 3mm wall
thickness in flat position (OAW))
उ े
इस अ ास के अंत म आप यह कर सक गे
• 45° शाखा जॉइंट के िलए पाइप का िवकास तैयार कर
• आयामों के अनुसार पाइप को काट और तैयार कर
• टॉच और िफलर रॉड म हेरफे र करके वे ंग को पूरा कर ।

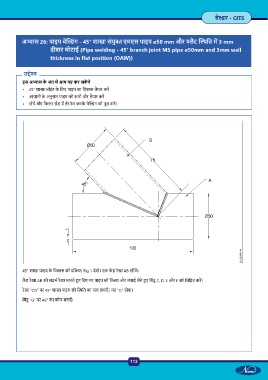

45° शाखा पाइप के िवकास की ि या: Fig 1 देख । एक क रेखा AB खींच ।
क रेखा AB को संदभ रेखा मानते ए िदए गए पाइप की ि ा और लंबाई लेते ए िबंदु C, D, E और F को िचि त कर ।
रेखा “CD” पर 45° शाखा पाइप की थित का पता लगाएँ । यह “G” होगा।
िबंदु “G” पर 45° का कोण बनाएँ ।
113
