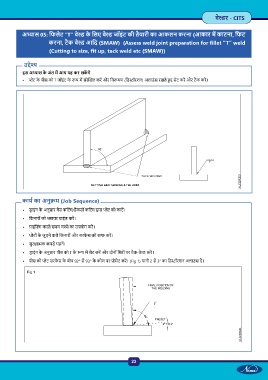

P. 41

वे र - CITS


           अ ास 05: िफलेट “T” वे  के  िलए वे  जॉइंट की तैयारी का आकलन करना (आकार म  काटना, िफट

                             करना, टैक वे  आिद (SMAW)  (Assess weld joint preparation for fillet “T” weld
                             (Cutting to size, fit up, tack weld etc (SMAW))


            उ े
           इस अ ास के  अंत म  आप यह कर सक  गे
           •   ेट के  पीस को T जॉइंट के   प म  संरे खत कर  और िव पण (िड ॉरशन) अलाउंस रखते  ए सेट कर  और टैक कर ।































           काय  का अनु म (Job Sequence)

           •  ड  ाइंग के  अनुसार गैस किटंग/हैकसॉ किटंग  ारा  ेट को काट ।

           •  िकनारों को  ायर  ाइंड कर ।
           •   ाइंिडंग करते समय च े का उपयोग कर ।
           •   ेटों के  जुड़ने वाले िकनारों और सरफे स को साफ कर ।

           •  सुर ा क कपड़े पहन ।
           •  ड  ाइंग के  अनुसार पीस को T के   प म  सेट कर  और दोनों िसरों पर टैक-वे  कर ।

           •  पीस को  ेट सरफे स के  बीच 92° से 93° के  कोण पर  ीसेट कर । (Fig 1) यानी 2 से 3° का िड ॉरशन अलाउंस द ।

             Fig 1






















                                                           23
