P. 28
इंजीिनय रंग ड ॉइंग - CITS
Fig 2

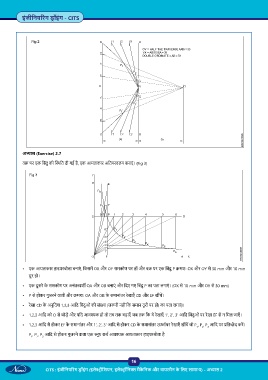

अ ास (Exercise) 2.7
व पर एक िबंदु की थित दी गई है, एक आयताकार अितपरवलय बनाएं । (Fig 3)
Fig 3
• एक आयताकार हाइपरबोला बनाएं , िजसम OX और OY समकोण पर हों और व पर एक िबंदु P मशः OX और OY से 30 mm और 10 mm
दू र हो।
• एक दू सरे के समकोण पर अनंत श OA और OB बनाएं और िदए गए िबंदु P का पता लगाएं । (OX से 10 mm और OY से 30 mm)
• P से होकर गुजरने वाली और मशः OA और OB के समानांतर रेखाएँ CD और EF खींच ।
• रेखा CD के अनुिदश 1,2,3 आिद िबंदुओं की सं ा (ज री नहीं िक समान दू री पर हों) का पता लगाएं ।
• 1,2,3 आिद को O से जोड़ और यिद आव क हो तो तब तक बढ़ाएँ जब तक िक ये रेखाएँ 1 , 2 , 3 आिद िबंदुओं पर रेखा EF से न िमल जाएँ ।
• 1,2,3 आिद से होकर EF के समानांतर और 1 , 2 , 3 आिद से होकर CD के समानांतर ऊ ा धर रेखाएँ खींच जो P , P , P आिद पर ित े द कर ।
1
2
3
P , P , P आिद से होकर गुजरने वाला एक ूथ कव आव क आयताकार हाइपरबोला है
1 2 3
16
CITS : इंजीिनय रंग ड ॉइंग (इले ीिशयन, इले ॉिन मैके िनक और वायरमैन के िलए सामा ) - अ ास 2
