P. 24
इंजीिनय रंग ड ॉइंग - CITS

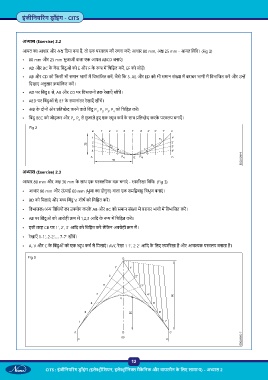

अ ास (Exercise) 2.2
आयत का आधार और अ िदया गया है, तो एक परवलय की रचना कर ; आधार 80 mm, अ 25 mm - आयत िविध। (Fig 2)
• 80 mm और 25 mm भुजाओं वाला एक आयत ABCD बनाएं ।
• AD और BC के क िबंदुओं को E और F के प म िचि त कर , EF को जोड़ ।
• AB और CD को िकसी भी समान भागों म िवभािजत कर , जैसे िक 5. AE और ED को भी समान सं ा म बराबर भागों म िवभािजत कर और उ
िदखाए अनुसार मांिकत कर ।
• AD पर िबंदु E से, AB और CD पर िवभाजनों तक रेखाएँ खींच ।
• AED पर िबंदुओं से, EF के समानांतर रेखाएँ खींच ।
• अ के दोनों ओर ित े द करने वाले िबंदु P , P , P , P को िचि त कर ।
1
4
3
2
• िबंदु BEC को जोड़कर और P , P से गुजरते ए एक ूथ कव के साथ ित े द करके परवलय बनाएँ ।
1 2
Fig 2
अ ास (Exercise) 2.3
आधार 80 mm और अ 30 mm के साथ एक परवलियक व बनाएं - श रेखा िविध। (Fig 3)
• आधार 80 mm और ऊं चाई 60 mm (भुजा का दोगुना) वाला एक समि बा ि भुज बनाएं ।
• BD को िमलाएं और म िबंदु V, शीष को िचि त कर ।
• िवभाजक/अ िविधयों का उपयोग करके AB और BC को समान सं ा म बराबर भागों म िवभािजत कर ।
• AB पर िबंदुओं को आरोही म म 1,2,3 आिद के प म िचि त कर ।
• इसी तरह CB पर 1 , 2 , 3 आिद को िचि त कर लेिकन अवरोही म म ।
• रेखाएँ 1-1 , 2-2 ..... 7-7 खींच ।
• A, V और C के िबंदुओं को एक ूथ कव से िमलाएं । AVC रेखा 1 1 , 2 2 आिद के िलए श रेखा है और आव क परवलय बनाता है।
Fig 3
12
CITS : इंजीिनय रंग ड ॉइंग (इले ीिशयन, इले ॉिन मैके िनक और वायरमैन के िलए सामा ) - अ ास 2
