P. 206
वे र - CITS

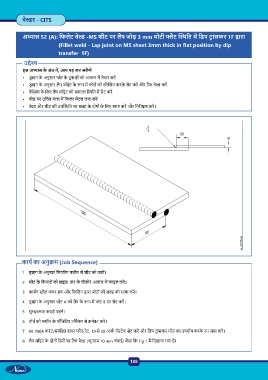

अ ास 52 (A): िफलेट वे -MS शीट पर लैप जोड़ 3 mm मोटी ैट थित म िडप ट ांसफर 1F ारा
(Fillet weld - Lap joint on MS sheet 3mm thick in flat position by dip
transfer 1F)
उ े
इस अ ास के अंत म , आप यह कर सक गे
• ड ाइंग के अनुसार ेट के टुकड़ों को आकार म तैयार कर
• ड ाइंग के अनुसार लैप जॉइंट के प म ेटों को संरे खत करके सेट कर और टैक वे कर
• वे ंग के िलए लैप जॉइंट को समतल थित म सेट कर
• बीड पर उिचत मा ा म िफलर मेटल जमा कर
• वे और बीड की उप थित पर सतह के दोषों के िलए साफ कर और िनरी ण कर ।
काय का अनु म (Job Sequence)
1 ड ाइंग के अनुसार िशय रंग मशीन से शीट को काट ।
2 शीट के िकनारों को ाइंड कर के चौकोर आकार म फाइल कर ।
3 काब न ील वायर श और िफिलंग ारा ेटों की सतह को साफ कर ।
4 ड ाइंग के अनुसार ेट A को लैप के प म ेट B पर सेट कर ।
5 सुर ा क कपड़े पहन ।
6 टॉच को मशीन के पॉिजिटव टिम नल से कने कर ।
7 90-100A करंट/संबंिधत वायर फीड रेट, 19 से 20 आक वो ेज सेट कर और िडप ट ांसफर मोड का उपयोग करके रन जमा कर ।
8 लैप जॉइंट के दोनों िसरों पर टैक वे ( ूनतम 10 mm लंबाई) जैसा िक Fig 1 म िदखाया गया है।
188
