Page 217 - CITS - Welder - TT - Hindi

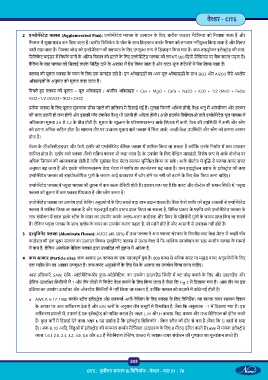

P. 217
वे र - CITS
2 ए ोमेरेटेड (Agglomerated Flux): ए ोमेरेटेड के उ ादन के िलए, बारीक पाउडर मैटे रयल को िमलाया जाता है और
िम र म सूखा ाइंड कर िलया जाता है। ारीय िसिलके ट के घोल के साथ िछड़काव करके िम ण को लगातार नमीयु िकया जाता है और िम ण
जारी रखा जाता है। िम र ेड को ए ोमेरेशन की सहायता के िलए उपयु प से िडज़ाइन िकया गया है। कम-हाइड ोजन इले ोड की तरह,
िसिलके ट बाइंडर म िचपके पानी के अंितम िनशान को हटाने के िलए ए ोमेरेटेड को लगभग 500 िड ी से यस पर बैक करना पड़ता है।
बैिकं ग के बाद को िसलाई करके िनिद दाने के आकार म ेड िकया जाता है और वाटर- ूफ कं टेनरों म पैक िकया जाता है।
की मूलता के चयन के िलए एक मानदंड रही है। इन ऑ ाइडों का अ मूल ऑ ाइडों के साथ SiO2 और Al2O3 जैसे अ ीय
ऑ ाइडों के अनुपात को मूलता कहा जाता है।
िपघले ए की मूलता = मूल ऑ ाइड / अ ीय ऑ ाइड = Cao + MgO + CaFa + Na2O + K2O + 1/2 (MnO + FeO)/
SiO2+1/2 (Al2O3+TIO2+ZrO2)
ेक के िलए मूलता सूचकांक सीमा पहले की तािलका म िदखाई गई है। मूलता िजतनी अिधक होगी, वे धातु म ऑ ीजन और स र
की मा ा उतनी ही कम होगी और इसकी नॉच टफनेस वै ू भी उतनी ही अिधक होगी। अ े दश न िवशेषताओं वाले ए ोमेरेटेड मूल म
अिधकतम मूलता 2.6 से 3.2 के बीच होती है। मूलता के ु म के प रणाम प आक थरता म कमी, वे की उप थित म कमी और ैग
को हटाना अिधक किठन होता है। सामा तौर पर उ तम मूलता वाले म थर आक , अ ी वे उप थित और ैग को हटाना आसान
होता है।
मेटल के डीऑ ीडाइज़र और फे रो-एलॉय को ए ोमेरेटेड बेिसक म शािमल िकया जा सकता है ों िक उनके िनमा ण म कम तापमान
शािमल होता है। एलॉय वाले (िजसे सि य भी कहा जाता है) के उपयोग के िलए वे ंग मापदंडों, िवशेष प से आक वो ेज पर
अिधक िनयं ण की आव कता होती है तािक सुसंगत वे मेटल रसायन सुिनि त िकया जा सके । आक वो ेज म वृ से -वायर खपत
अनुपात बढ़ जाता है और इसके प रणाम प वे मेटल म एलॉय का थानांतरण बढ़ जाता है। कम हाइड ोजन कार के इले ोड की तरह
ए ोमेरेटेड को हाइ ो ोिपक गुणों के कारण आ वातावरण म ोर होने पर नमी को हटाने के िलए बैक िकया जाना चािहए।
ए ोमेरेटेड म ू की तुलना म कम ब ड िसटी होती है। इसका लाभ यह है िक करंट और वो ेज की समान थित म , ू
की तुलना म कम िपघलता है और ैग बनता है।
ए ोमेरेटेड का उपयोग हाड फे िसंग अनु योगों के िलए सबसे बड़ा लाभ दान करता है। िसंक फे रो एलॉय को ब त आसानी से ए ोमेरेटेड
म शािमल िकया जा सकता है और मह पूण एलॉय भाव ा िकया जा सकता है, िविभ कार के एलॉय वाले ए ोमेरेटेड के
साथ संयोजन म सरल ह े ील के वायर का उपयोग करके अलग-अलग कठोरता और िवयर के ितरोधी गुणों के जमाव ा िकए जा सकते
ह । लेिकन ू के साथ, एलॉय के वायर का उपयोग करना पड़ता है, जो महंगे होते ह और आसानी से उपल नहीं होते ह ।
3 ए ुिमनेट (Aluminate Fluxes): Al2O2 (40-50%) म उ ने अ संरचना के िवपरीत जमा वे मेटल म अ ी नॉच
कठोरता की एक सू संरचना का उ ादन िकया। ए ुिमनेट से उ वे म गैर-धा क समावेशन का र अ ीय के मामले
म कम है, लेिकन अ िधक बेिसक ारा उ ािदत की तुलना म अिधक है,
4 कण आकार (Particle size): कण आकार SA का एक मह पूण गुण है। 800 ए से अिधक करंट या ूइड वायर अनु योगों के िलए
एक महीन ेन का आकार उपयु है। कम करंट अनु योगों के िलए ेन के आकार का उपयोग िकया जाना चािहए।
आरा ि याएँ : SAW, सेिम -ऑटोमैिटकऔर फु ल-ऑटोमैिटक, का उपयोग डाउनह ड थित म बट जोड़ बनाने के िलए और डाउनह ड और
ैितज-ऊ ा धर थितयों म T और लैप जोड़ों म िफलेट वे बनाने के िलए िकया जाता है जैसा िक Fig 3 म िदखाया गया है। आम तौर पर इस
ि या का उपयोग ऊ ा धर और ओवरहेड थितयों म नहीं िकया जा सकता है, ों िक को बदलने म किठनाई होती है।
a AWS A 5-17-1980 काब न ील इले ोड और सबम -आक वे ंग के िलए के िलए िविनद श। यह मानक वायर रसायन िव ान
के आधार पर आठ वग करण देता है और MN रों के अनुसार तीन समूहों म िवभािजत है, जैसा िक अनुल क - 1 म िदखाया गया है। इस
वग करण णाली म , उपसग ई एक इले ोड को नािमत करता है। अ र L. M और H मशः िन , म म और उ मैटे रयल को इंिगत करते
ह । कु छ वग म िदखाई देने वाला अ र K यह दशा ता है िक इले ोड िसिलकॉन - िकल ील की हीट से बना है (जैसा िक Si रों से
है)। अंक 8, 12 आिद, िबंदुओं म इले ोड की नाममा काब न मैटे रयल (उदाहरण के िलए 8 मीटर) इंिगत करते ह । mm म मानक इले ोड
ास 1.6.1 2.0, 2.4, 3.2, 4.0, 5.6 और 6.4 ह मैके िनकल टे ंग, वा व म , -वायर संयोजन की गुणव ा का मू ांकन करते ह ।
205
CITS : पूंजीगत सामान & िविनमा ण - वे र - पाठ 61 - 76
